ألومنيوم عصا جذع 6101F عقدة الأنودية الصلبة الصب

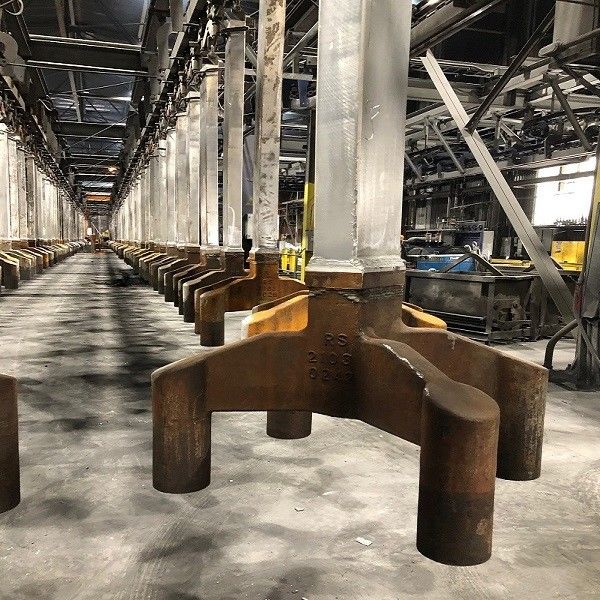

يتكون تجمع قضيب الأنود من جذع قضيب الألومنيوم ومفصل الانتقال ونير الصلب المصبوب.

عصا الألومنيوم الجذع ، مصنوعة من سبيكة الألومنيوم المنسوجة 6101F أو 6063F ، 1219 × 203 مم مساحة الاتصال الطويلة تحتاج إلى أن تكون مسطحة RMS 250 خالية من الحبات أو الظهور

نير الفولاذ المصبوب:فولاذ منخفض الكربون، C max 0.25%، Si max 0.6%, Mn max 0.7%, P max 0.06%, S max 0.06% ؛

تطبيع المعالجة الحرارية، معالجة السطح R125

المفاصل الانتقالية (TJ) ، صفيحة مطلية من الألومنيوم والصلب

1. قضيب الألومنيوم: يعمل قضيب الألومنيوم كموصّل كهربائي في تجميع الأنود. وهو مسؤول عن نقل التيار الكهربائي من مصدر الطاقة إلى كتلة الكربون في الأنود.عادة ما تكون قضيب الألومنيوم مصنوعة من الألومنيوم عالي النقاء لضمان التوصيل الكهربائي الجيد.
2. نير الفولاذ: يوفر نير الفولاذ الدعم الميكانيكي والاستقرار لمجموعة الأنود.وهي مصممة للحفاظ على كتلة الكربون الأنودية في مكانها ومقاومة القوى التي تولد أثناء عملية صهر الألومنيومعادة ما تكون نير الفولاذ مصنوعة من الفولاذ عالي القوة لضمان المتانة والموثوقية.
3. كتلة الكربون الانهودية: كتلة الكربون الانهودية هي المكون الرئيسي لمجموعة الانهود.وهي مصنوعة من مادة كربونية وهي مسؤولة عن التفاعل مع الأكسجين في الألومينا لإنتاج ثاني أكسيد الكربونتتآكل كتلة الكربون النيازك تدريجيا مع مرور الوقت وتحتاج إلى استبدالها بشكل دوري.
4. مفاصل اللحام: مفاصل اللحام بين قضيب الألومنيوم والعصا الفولاذية ضرورية لضمان اتصال كهربائي موثوق به واستقرار ميكانيكي.يجب التحكم بعناية في عملية اللحام لضمان اللحام عالي الجودة والذي يمكن أن يتحمل الظروف القاسية لعملية صهر الألومنيوم.

II. وظيفة تجمع الأنود

يلعب تجميع الأندود في خلية تخفيض الغرفة دورًا حيويًا في عملية صهر الألومنيوم. وهذه هي وظائفه الرئيسية:

1. التوصيل الكهربائي: يقوم قضيب الألومنيوم بتوصيل التيار الكهربائي من مصدر الطاقة إلى كتلة الكربون النيازك.التيار الكهربائي يمر عبر حمام الكهربائيات ويجعل الألومينا تنفصل إلى الألومنيوم والأكسجينثم يتفاعل الأكسجين مع كتلة الكربون في الأندود، مما ينتج ثاني أكسيد الكربون.
2. الدعم الميكانيكي: يوفر نير الفولاذ الدعم الميكانيكي للكتلة الكربونية للأنود ، مما يضمن بقائها في مكانها أثناء عملية صهر الألومنيوم.كما يساعد النقل على توزيع وزن مجموعة الأندوز بالتساوي ومنعها من الانخفاض أو الانهيار.
3. تشتيت الحرارة: ينتج تجمع الأنود كمية كبيرة من الحرارة أثناء عملية صهر الألومنيوم. يساعد نير الفولاذ والعصا الألومنيوم على تشتيت هذه الحرارة ،منع الإفراط في الحرارة وتلف مجمع الأندود.
4. تطور الغاز: عندما تتفاعل كتلة الكربون في الأندود مع الأكسجين الموجود في الألومينا ، يتم تطوير غاز ثاني أكسيد الكربون.تم تصميم مجموعة الأندود للسماح لإزالة فعالة لهذا الغاز من خلية التخفيض، منع تراكم الضغط وضمان التشغيل الآمن.

III. عملية تصنيع تجمع الأندود

تتضمن عملية تصنيع مجموعة الأندود الكاملة من الصلب والصلبة للصمام الألومنيوم عدة خطوات:

1. إعداد المواد: يتم صنع قضيب الألومنيوم والنار الصلبة من مواد عالية الجودة تلبي المتطلبات المحددة لعملية صهر الألومنيوم.يتم اختيار المواد بعناية لقيادتها الكهربائية، المقاومة الميكانيكية، ومقاومة التآكل.
2. المعالجة والتصنيع: يتم معالجة قضيب الألومنيوم والنار الصلبة وتصنيعها إلى الأبعاد والأشكال المطلوبة.يجب أن تكون عملية التصنيع دقيقة لضمان تناسب ضيق بين المكونات واتصال كهربائي موثوق به.
3. لحام: يتم لحام قضيب الألومنيوم والنير الصلب معًا باستخدام عملية لحام مناسبة.يجب التحكم بعناية في عملية اللحام لضمان اللحام عالي الجودة والذي يمكن أن يتحمل الظروف القاسية لعملية صهر الألومنيوم.
4. مراقبة الجودة: يتم تخضع مجموعة الأنود لفحوصات صارمة لمراقبة الجودة لضمان استيفائها للمعايير المطلوبة. يمكن أن تشمل هذه الفحوصات عمليات فحص الأبعاد،اختبارات التوصيل الكهربائي، اختبارات القوة الميكانيكية، والاختبارات غير المدمرة.
5. التعبئة والشحن: بمجرد أن يمر تجمع الأندود بفحص مراقبة الجودة ، يتم تعبئته وشحنه إلى مصنع الألومنيوم.يجب تصميم العبوة بحيث تحمي مجموعة الأندود أثناء النقل والتخزين.

IV - أهمية الجودة في تجميع الأنود

إن جودة مجموعة الأندود الكاملة للصلب والصلبة للصمام من الألومنيوم أمر حاسم لعملية فعالة وموثوقة لمصهر الألومنيوم.

1. الكفاءة الكهربائية: يضمن تجميع الأقطاب الكهربائية عالية الجودة ذات الموصلات الكهربائية الجيدة توصيل الكهرباء بكفاءة.خفض استهلاك الطاقة وزيادة إنتاجية عملية صهر الألومنيوم.
2. الاستقرار الميكانيكي: يوفر تجمع الأندوز القوي والمتين مع مفاصل لحام موثوق بها استقرارًا ميكانيكيًا ، مما يمنع تلف كتلة الكربون في الأندوز ويضمن عمرًا طويلًا.
3. السلامة: تجميع الأندوز المصنوع بشكل صحيح مع تبديد الحرارة الجيد وخصائص تطور الغاز يساعد على ضمان التشغيل الآمن لمصهر الألومنيوم ،تقليل خطر الحوادث والانفجارات.
4. الفعالية من حيث التكلفة: يقلل تجميع الأنود عالي الجودة مع عمر خدمة طويل من تواتر الاستبدال والصيانة ، مما يؤدي إلى وفورات في التكاليف لمصهر الألومنيوم.
