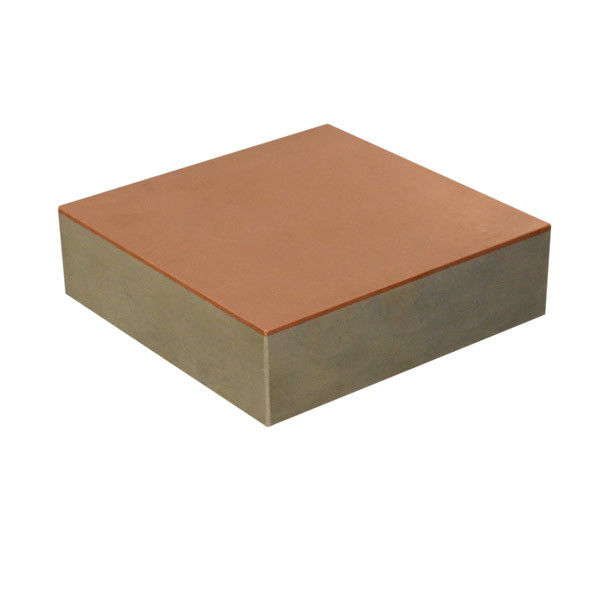

كاثود لحام متفجّر من ألومنيوم مطلي بالنحاس

لحام متفجرات المعادن المطليةهي مفاصل منخفضة المقاومة عالية القوة التي تسمح لحام معدنين مختلفين. وهي للاستخدام في بيئات التيار العالي ودرجة الحرارة العالية والإجهاد الميكانيكي.

في غرفة الطلاء ، يتم تليين نيرات الأنود الفولاذية مسبقًا إلى قضبان الأنود الألومنيوم باستخدام غطاء ثنائي أو ثلاثي المعادن.هذا الملصق بالأنود هو مرفق ألومنيوم / فولاذ مسبق الصياغة يسمح لحام قضيب الألومنيوم إلى نير الفولاذ، وتشكل مرفقًا منخفض المقاومة عالية القوة لتحمل درجات الحرارة المرتفعة ، والإساءة الميكانيكية ، وكثافة التيار العالية الموجودة في العملية.

يتم توصيل قضبان الكاثود/الجامع إلى أدوات الألومنيوم المرنة في نظام قضبان الحافلات من خلال غطاء الكاثود الألومنيوم/الفولاذ أو النحاس الألومنيوم المطاوئ أو المشدد.يتم توصيل قضيب حلقة الأنود إلى جذع الأنود الألمنيوم عن طريق طبقات الألومنيوم / النحاس.

مزايانا:

الكهرباء

المقاومة الكهربائية للمدخلات الانتقالية هي بشكل اسمي المقاومة التسلسلية للمكونات.لا توجد زيادة في المقاومة أو فقدان في الموصلات الكهربائية المرتبطة فقط بعملية الارتباط أو الارتباط.

القوة

يتم اختبار التكنولوجيا على قوة السحب عند الربط ليتجاوز قوة الألومنيوم. عادة ما تكون قوة السحب من الألومنيوم عالي النقاء 85-90 MPa ،في حين أن إدخال الانتقالية المرتبطة بالدورة من Pyrotek يظهر قوة سحب الربط أكبر من 125 MPa كما تم التداول.

الحرارة

يمكن أن تعمل الأجزاء المضافة من الألومنيوم والفولاذ بأمان في درجات حرارة مرتفعة. تم اختبار الأجزاء باستخدام اختبارات التأهيل ALCAN AP 18 30 30. للاختبار الجاذب عند درجة حرارة 20 درجة مئوية ، تم اختبار الأجزاء من خلال اختبار التأهيل.تتوافق الملابس دائماً مع الحد الأدنى لمتطلبات 150MPaفي 500 درجة مئوية ، يبلغ الحد الأدنى المطلوب 85MPa ، وتتجاوز طبقات Pyrotek عادةً 120MPa. يمكن للطبقات التي لا تحتوي على طبقة وسطية أن تتحمل درجات حرارة ثابتة تصل إلى 400 درجة مئوية.يسمح إضافة طبقة كرومية لدرجات حرارة تشغيل تصل إلى 500 درجة مئوية.

ملحومات متفجرة ملحومات بوتروم

الألومنيوم/TA1+النحاس باللحام المتفجّر

AL1050/1060+TA1+T1/C11000

ثنائي المعادن أو ثلاثي المعادن

الحجم: بناء على طلبات الرسوم
